Eine effektive Lösung für Akustik im Zweckbau

Perforierte Profilbleche und Stahlbinnenschalen werden im Zweckbau häufig eingesetzt, wenn Akustik eine wichtige Rolle spielt. In großen Hallen mit harten Materialien und technischen Anlagen kann sich Schall leicht ausbreiten und lange nachhallen. Dies wirkt sich direkt auf den Arbeitskomfort und die Funktionalität des Raumes aus.

Durch den Einsatz von Perforationen in Kombination mit dem richtigen Systemaufbau kann der Nachhall effektiv reduziert werden, wodurch ein angenehmeres akustisches Raumklima entsteht.

Warum perforieren?

In großen Stahlhallen wie Produktionshallen und Distributionszentren entsteht viel Lärm. Aufgrund des großen Raumvolumens und der vielen harten, reflektierenden Oberflächen bleibt Schall oft lange im Raum.

Dies führt zu:

  • vermindertem Arbeitskomfort
  • eingeschränkter Sprachverständlichkeit

Perforierte Profilbleche und Binnenschalen werden eingesetzt, um den Nachhall zu reduzieren und die Akustik in diesen Räumen zu verbessern.

Die Anwendung eignet sich besonders für:

  • Produktionshallen
  • Distributionszentren
  • Werkstätten
  • Räume mit vielen reflektierenden Oberflächen

Im Gegensatz zu separaten Akustiklösungen wird die Perforation direkt in die Dach- oder Fassadenkonstruktion integriert.

Was sind perforierte Profilbleche und Binnenschalen?

Profilierte Dach- und Fassadenbleche sowie Stahlbinnenschalen können mit einem Perforationsmuster versehen werden, wenn erhöhte Anforderungen an die Akustik gestellt werden. Durch die Perforationen kann Schall durch das Blech dringen und im dahinterliegenden Dämmmaterial, wie Steinwolle oder Glaswolle, absorbiert werden.

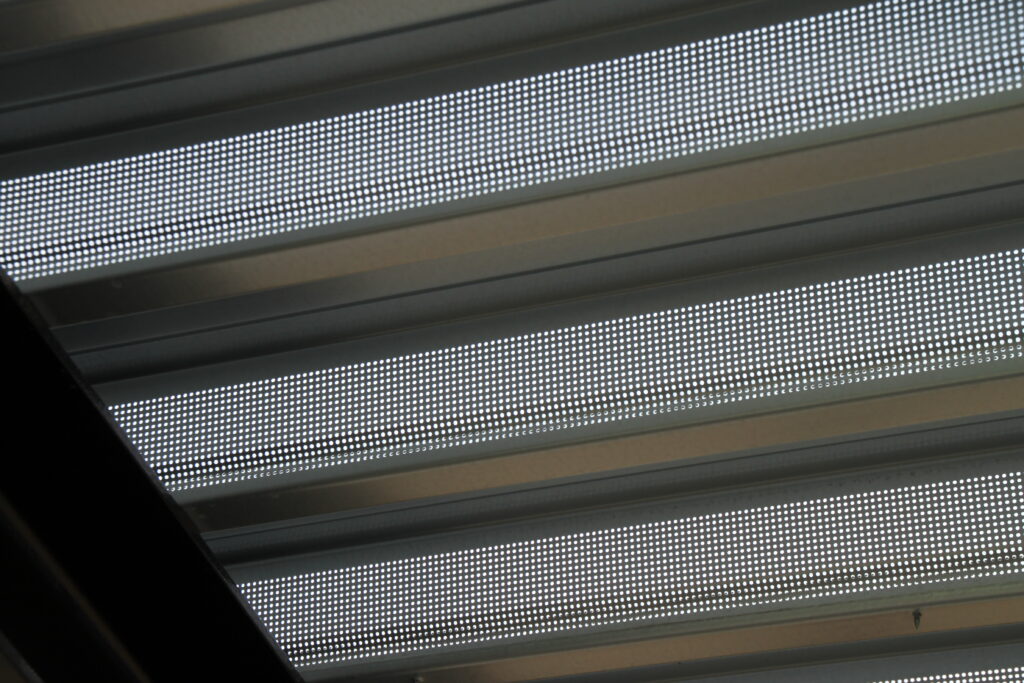

Bei Warmdachsystemen wird die Perforation in der Regel nur im Steg des Profils angewendet und nicht über das gesamte Blech. Dafür gibt es mehrere Gründe:

  • Eine vollständige Perforation führt zu einer deutlichen Verringerung der Tragfähigkeit
  • Erhöhtes Risiko einer schiefen Montage von Befestigungsmitteln (sie folgen dem Weg des geringsten Widerstands)
  • Bei Verwendung einer Dampfsperre hat eine Perforation im Obergurt nahezu keine akustische Wirkung

Wie wirkt Perforation akustisch?

Schall besteht aus Luftdruckwellen. In Räumen mit harten, dichten Oberflächen wird Schall stark reflektiert, was zu Nachhall führt.

Perforierte Bleche sorgen für Schallabsorption: Der Schall tritt durch die Perforationen und wird im dahinterliegenden Dämmmaterial gedämpft. Dabei handelt es sich um die Absorption innerhalb desselben Raumes, nicht um Schalldämmung zwischen verschiedenen Räumen.

SAB‑profiel hat umfangreiche Prüfungen zur Schallabsorption und Schalldämmung verschiedener Dach- und Fassadenaufbauten durchgeführt. Die Ergebnisse sind im technischen Handbuch dokumentiert und bieten praxisnahe Richtlinien für Planung und Anwendung.

Dach oder Fassade perforieren?

In vielen Fällen ist die Dachperforation die effektivste Lösung. Das Dach befindet sich häufig näher an den Schallquellen, wodurch der akustische Effekt größer ist.

Bei der Anwendung in Fassaden oder Wänden, insbesondere in Produktionsumgebungen, kann es zu Verschmutzungen kommen, die die akustische Wirkung langfristig beeinträchtigen. Aus diesem Grund wird in der Praxis meist zuerst eine Dachperforation eingesetzt.

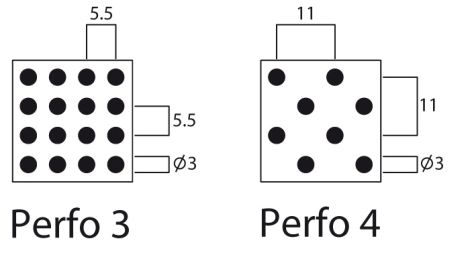

SAB‑profiel liefert standardmäßig zwei Perforationsmuster:

  • Perfo 3 (P3) – Perforationsgrad 23,4 %
  • Perfo 4 (P4) – Perforationsgrad 11,7 %

Je höher der Perforationsgrad, desto größer ist der offene Anteil und desto mehr Schall kann absorbiert werden. Perfo 3 wird daher am häufigsten eingesetzt, wenn Akustik ein entscheidender Faktor ist.

Bei Projekten mit hohen akustischen Anforderungen wird häufig ein Akustikbüro hinzugezogen. Auf Basis von Messungen und Berechnungen kann gezielt beraten werden, welche Menge und welches Absorptionsmaterial erforderlich sind. Die Tabellen mit offenen Flächenanteilen pro Nutzbreite der Profilbleche im technischen Handbuch, dienen hierbei als praktische Unterstützung.

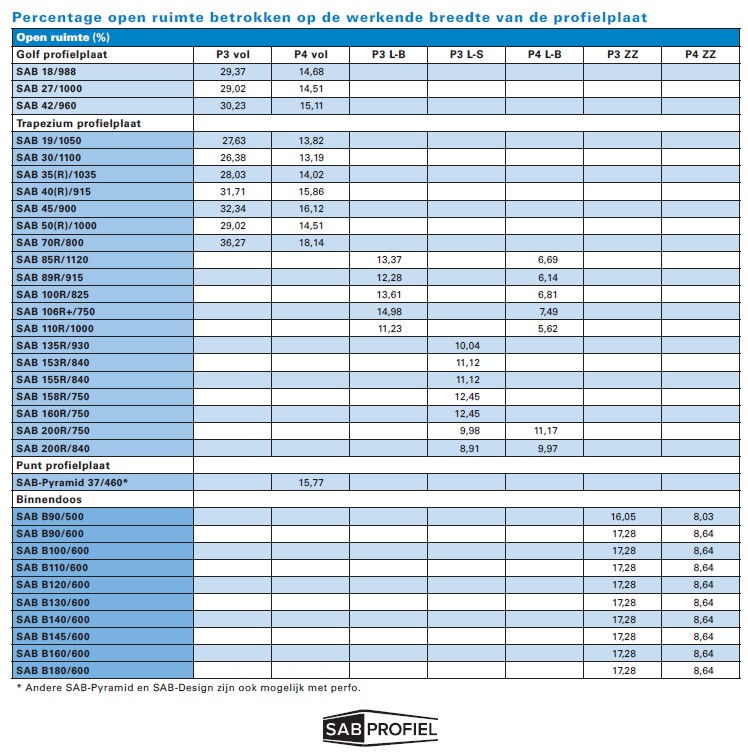

Tabelle der Offenflächenprozentsätze

Perforationsmöglichkeiten

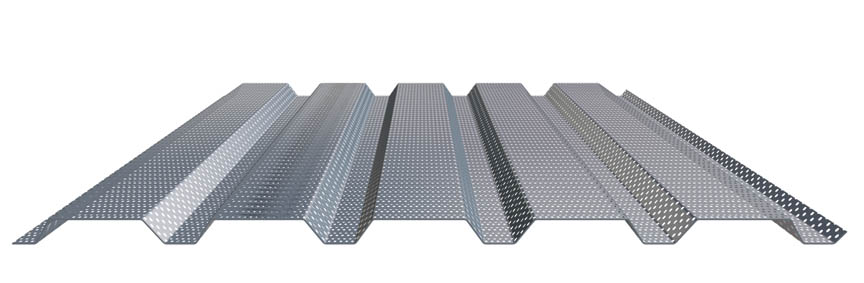

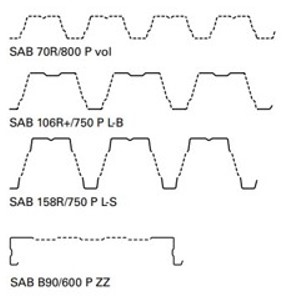

Je nach Anwendung stehen verschiedene Perforationsvarianten zur Verfügung. Bei Dach- und Fassadenblechen kann zwischen Vollperforation (VOL) oder reiner Stegperforation gewählt werden, ausgeführt als (L‑B) oder (L‑S). Bei Binnenschalen ist eine Perforation ausschließlich auf der Sichtseite (ZZ) möglich. Für alle Varianten sind sowohl Perfo 3 als auch Perfo 4 verfügbar.

Perforation beeinflusst die statischen Eigenschaften eines Blechs, wie Tragfähigkeit und Durchbiegung.

Daher empfiehlt SAB‑profiel für SAB 200R/750 mit den Perforationsmustern P3L‑S und P4L‑B eine minimale Stahlblechdicke von 0,88 mm.

Hinweis: Die doppelseitige Anwendung perforierter Bleche hebt die akustische Wirkung auf.

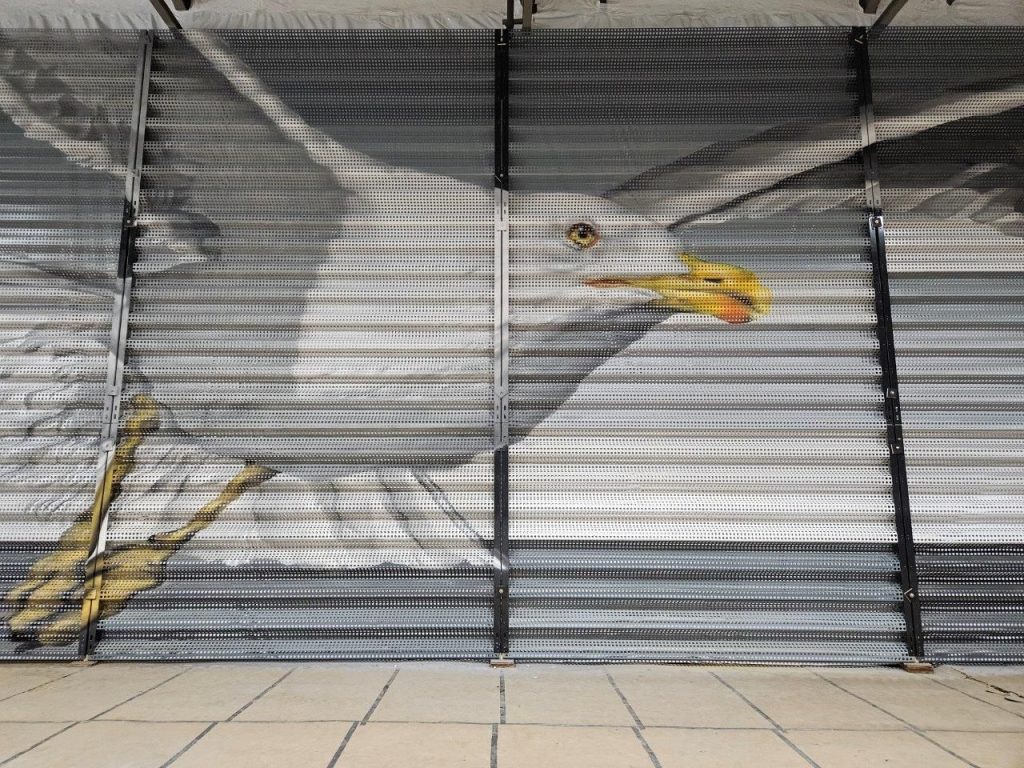

Perforation außerhalb der Akustik: der Windschutz bei Tata Steel

Perforation wird nicht ausschließlich für akustische Zwecke eingesetzt. Ein eindrucksvolles Beispiel ist der Windschutz bei Tata Steel in IJmuiden, für den SAB‑profiel rund 4.800 profilierte Bleche geliefert hat.

Die Perforationen wurden von einem externen Partner ausgeführt. Die Profilbleche mit Öffnungen von etwa 3 cm Durchmesser und einer Transparenz von 44 % wurden so konzipiert, dass der Wind kontrolliert abgebremst wird. Dadurch verringert sich die Windeinwirkung auf Rohstoffe und die Staubbelastung wird reduziert.

Dieses Projekt zeigt, dass Perforation auch für Luftstromregelung, Umweltaspekte und Komfort eingesetzt werden kann – neben Ästhetik und Akustik.

Mehr erfahren?

Möchten Sie wissen, welche Perforationslösung am besten zu Ihrem Projekt passt? Kontaktieren Sie unsere Abteilung Product Services, wir beraten Sie gerne.

+31 (0)30 6879 790 / info@sabprofiel.nl
