SAB-Static und statische Bemessung

SAB hilft Ihnen gerne bei der Statik, besonders bei Sandwichpaneelen

Um sicherzustellen, dass in jeder Situation stets die richtigen Produkte eingesetzt werden, unterstützen wir Sie gerne mit Berechnungen zu Spannweiten, Durchbiegungen, Auflagerbreiten sowie Wind-, Schnee- und Temperaturbelastungen durch unsere Abteilung Product Services. Dies gilt für unsere Sandwichpaneele, Profile und Kassettenprofile. Für Profile und Kassettenprofile können Sie Berechnungen auch selbst mithilfe des kostenlosen Berechnungsprogramms SAB-Static durchführen (siehe unten).gerungen, Wind-, Schnee- und Temperaturbelastungen.

Für die Ermittlung der richtigen Spannweite eines Sandwichpaneels sind unter anderem folgende Aspekte entscheidend:

  • Die auftretenden Winddruck- und Windsoglasten auf das jeweilige Bauteil
  • Die Farbe der Außenschale (Farbgruppe I, II oder III)
  • Der Typ und die Anzahl der einsetzbaren Befestigungsmittel
  • Das statische System (Ein-, Zwei- oder Mehrfeldsystem des Paneels)

In den Spannweitentabellen von SAB sind all diese Faktoren bereits berücksichtigt, sodass Sie im Nachhinein keine unangenehmen Überraschungen erleben.  Insbesondere bei verdeckt befestigten Paneelen sind die SAB-Paneele häufig tragfähiger als die Schrauben. Daher wurden unsere Tabellen mit zwei Schrauben pro Auflager in Kombination mit der SAB-Lastverteilplatte berechnet.

Für Sandwichpaneele haben wir Standardtabellen erstellt, die auf den Produktseiten der Sandwichpaneele aufgeführt sind.

Für maßgeschneiderte Lösungen, beispielsweise bei ungleichen Feldlängen, denken wir gerne mit Ihnen mit und erstellen auch projektbezogene Berechnungen. Kontaktieren Sie hierfür die Abteilung Product Services per E-Mail an info@sabprofiel.nl oder telefonisch unter +31 (0)30 687 9790.

SAB-Static: statische Bemessung und Spannweiten

SAB-Static ist ein fortschrittliches Berechnungsprogramm, mit dem präzise Festigkeitsberechnungen für Fassadenprofilbleche, Dachprofilbleche und Kassettenprofile durchgeführt werden können. Das Tool ermöglicht schnelle und zuverlässige Berechnungen für Dach- und Fassadenanwendungen. Dadurch erhalten Sie unmittelbar Einblick in die konstruktiven Möglichkeiten und die Sicherheit des gewählten Systems.

Was ist SAB-Static?

SAB-Static ist ein von SAB-profiel entwickeltes Berechnungsprogramm für technische Berechnungen von Dach- und Fassadenbekleidungen sowie Kassettenprofilen. Der Rechner basiert auf einer eigenen Datenbank, die ausschließlich geprüfte statische Kennwerte enthält. Diese Werte stammen aus offiziellen Typenprüfungen der Produkte.

Benutzer geben Projektdaten wie Spannweite, Auflagerbreite, Belastung und Sicherheitsbeiwerte ein. Auf dieser Grundlage erstellt SAB-Static präzise technische Berechnungen für Profilbleche und Kassettenprofile – auch in Situationen, die von Standardtabellen abweichen.

Welche Vorteile bietet SAB-Static?

  • Benutzerfreundlich, unter anderem durch Pop-up-Fenster mit Erläuterungen
  • Jederzeit ein Ausdruck bzw. PDF einer Projektberechnung möglich
  • Übersichtlicher Vergleich aller Profile und Stahlblechdicken
  • Berücksichtigung der aktuell gültigen Normen
  • Detaillierte statische Eigenschaften
  • Mehrsprachig: Deutsch, Englisch, Niederlandisch, Französisch und Italienisch
  • Kostenlos und ohne Login-Codes nutzbar
  • Projektspezifische Berechnungen
  • Integrierter Generator für Wind- und Schneelasten

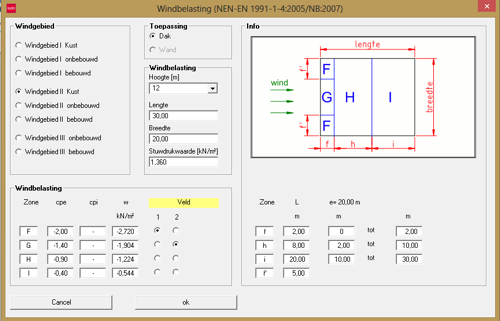

Uitdraai SAB-Static

Bedeutung von statische Bemessung für Profilbleche und Kassetten

Statische Bemussungsberechnungen für Profilbleche und Kassettenprofile sind entscheidend, um die Sicherheit, Stabilität und Langlebigkeit eines Gebäudes zu gewährleisten. Fehlerhafte Berechnungen können zu Durchbiegungen, Schäden oder sogar zu einem konstruktiven Versagen führen. Zuverlässige Berechnungen für Dach- und Fassadensysteme sind daher unverzichtbar für die strukturelle Integrität jedes Bauprojekts.

Durch präzise Vorabberechnungen wird sichergestellt, dass Dach- und Fassadensysteme Belastungen wie Wind, Schnee und Nutzlast standhalten.

Für den niederländischen Markt wurde SAB-Static zudem um einen Windlast- und erhöhten Schneelastgenerator erweitert. Windlasten können anhand der Windzone (I, II, III), Geländekategorie (Küste unbebaut, bebautes Gebiet, Küste), Gebäudehöhe und Position des Produkts im Dach oder in der Fassade bestimmt werden. Die erhöhte Schneelast lässt sich unter anderem anhand des Höhenunterschieds zwischen zwei Dachflächen sowie der Länge der beiden Dachflächen berechnen.

Die Rolle von SAB-Static bei statische Bemessung

SAB-Static bietet zusätzliche Möglichkeiten gegenüber Tabellen aus technischen Handbüchern, wie zum Beispiel die Berechnung ungleicher Feldlängen, abweichender Auflagerbreiten und alternativer Sicherheitsklassen.

Darüber hinaus ist SAB-Static in mehreren Sprachen und Normen verfügbar, darunter:

  • Deutsch (DIN EN 1993-1-3)
  • Niederländisch (NEN-EN 1990 und für Belgien NBN EN 1990)
  • Französisch (Schweizer SIA 263)
  • Englisch (BS 5950 Part 6: 1995)
  • Italienisch

Dadurch sind Berechnungen mit SAB-Static in verschiedensten internationalen Projekten einsetzbar.

Wie berechnet man die richtige Spannweite für Sandwichpaneele?

Die Spannweite von Sandwichpaneelen hängt von verschiedenen Faktoren ab, wie Windzone, Gebäudehöhe, gewähltem Sandwichpaneel, Paneeldicke, Stahlblechdicke usw.

Mit unserem internen Spezial-Berechnungsprogramm für Sandwichpaneele können unsere technischen Spezialisten einfach und zuverlässig die richtige Spannweite für unterschiedliche Sandwichpaneelsysteme ermitteln.

Warum SAB-profiel für statische Bemessung wählen?

SAB-profiel ist dank langjähriger Erfahrung, umfassender Produktkenntnis und verschiedener Berechnungssoftware ein zuverlässiger Partner für Festigkeitsberechnungen von Profilen, Kassettenprofilen und Sandwichpaneelen.

Darüber hinaus bietet SAB-profiel umfassende technische Unterstützung, sodass Sie bei komplexen Fragestellungen stets auf kompetente Beratung zählen können.

Starten Sie mit SAB-Static: kostenlos Berechnungsprogramm für Profilbleche und Kassetten

SAB-Static kann kostenlos über die Website von SAB-profiel heruntergeladen werden. Haben Sie Fragen zu Festigkeitsberechnungen oder benötigen Sie Unterstützung bei der Nutzung des Rechners? Dann wenden Sie sich gerne an die Abteilung Product Services – wir helfen Ihnen gerne weiter.
